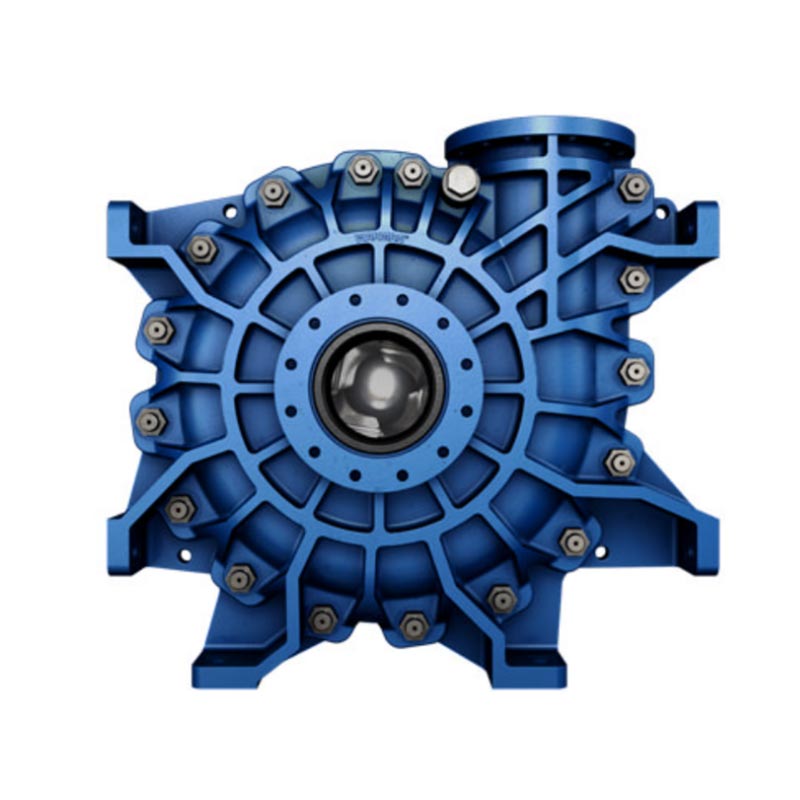

AHP AHPP Horizontale Schlammpumpe

Basierend auf der beliebten Pumpe der Warman® AH®-Serie bietet die horizontale Schlammpumpe Warman® AHP AHPP die gleichen Funktionen und Vorteile wie die AH®-Pumpe, einschließlich identischer Hydraulik bei bis zu 1000 psi.

Die Hochdruckfähigkeit ermöglicht es dem Benutzer, mehrere Pumpen in Reihe zu betreiben, die alle in einem Pumpenhaus zusammengefasst sind, wodurch die Kosten für unterstützende Systeme wie Stopfwasserversorgungssysteme bei einer alternativen Konstruktion mehrerer Pumpenhäuser entlang der Transportlinie eingespart werden.

Leistungsbereich:

Größe: 4–18 Zoll
Kapazität: 60-7000 m3/h
Fallhöhe: 10–73 m
Material: Cr27, Cr28
Dichtung: Packungsdichtung

Designmerkmale

• Bei den Pumpen vom Typ AHPP handelt es sich um freitragende, horizontale Kreiselpumpen für Schlamm. Sie eignen sich für die Lieferung von Schlämmen mit geringer Dichte für Metallurgie-, Bergbau-, Kohle- und Baustoffabteilungen. Die Wellendichtung übernimmt sowohl die Stopfbuchsdichtung als auch die Fliehkraftdichtung.
• Pumpen vom Typ AHPP arbeiten mit hoher Geschwindigkeit und kleinen Volumina, um Bodenfläche zu sparen. Die Rahmenplatten verfügen über auswechselbare, verschleißfeste Metallauskleidungen und das Laufrad besteht aus verschleißfestem Metall.
• Eine Welle mit großem Durchmesser und kurzem Überhang minimiert Durchbiegung und Vibration. Hochleistungsrollenlager sind in einer herausnehmbaren Lagerkassette untergebracht. Eine Mindestanzahl, wenn Durchgangsschrauben das Pumpengehäuse am Rahmen halten. Eine Möglichkeit zur Laufradverstellung befindet sich an einer geeigneten Stelle unterhalb des Lagergehäuses.
• Geteilte Außengehäusehälften aus Guss- oder Sphäroguss enthalten die Verschleißauskleidungen und sorgen für hohe Betriebsdrücke.
• Das Laufrad kann entweder aus geformtem Elastomer oder Hartmetall bestehen. Tiefe seitliche Dichtungsflügel entlasten den Dichtungsdruck und minimieren die Rezirkulation. Für Schlämme sind eingegossene Laufradgewinde besser geeignet.
• Passflächen in Hartmetallauskleidungen sind konisch, um eine positive Ausrichtung während der Montage zu ermöglichen und eine einfache Entfernung der Komponenten zum Austausch zu ermöglichen. Hydraulische Dichtungsringe sorgen für eine sichere Abdichtung zwischen den Passflächen.
• Entwickelt für ein breites Spektrum erosiver und/oder korrosiver Anwendungen.
• Wird für Schlämme mit hohen Konzentrationen an erosiven Feststoffen verwendet oder wenn eine äußerst robuste und leistungsstarke Pumpe erforderlich ist.
• Alle Dichtungsoptionen sind als Stopfbuchsen- oder mechanische Ausführung erhältlich und umfassen Durchflussoptionen.
• Die Größen reichen von 3/2 bis 20/18.
• Für unterschiedliche Antriebsleistungsanforderungen stehen verschiedene alternative Rahmen zur Verfügung. Wird für den mehrstufigen Hochdruckbetrieb (3.450 kPa bis 6.890 kPa) verwendet.
• Die Kreiselpumpe arbeitet, indem sie den Druck vom Einlass (niedrigerer Druck) zum Auslass (höherer Druck) erhöht.
