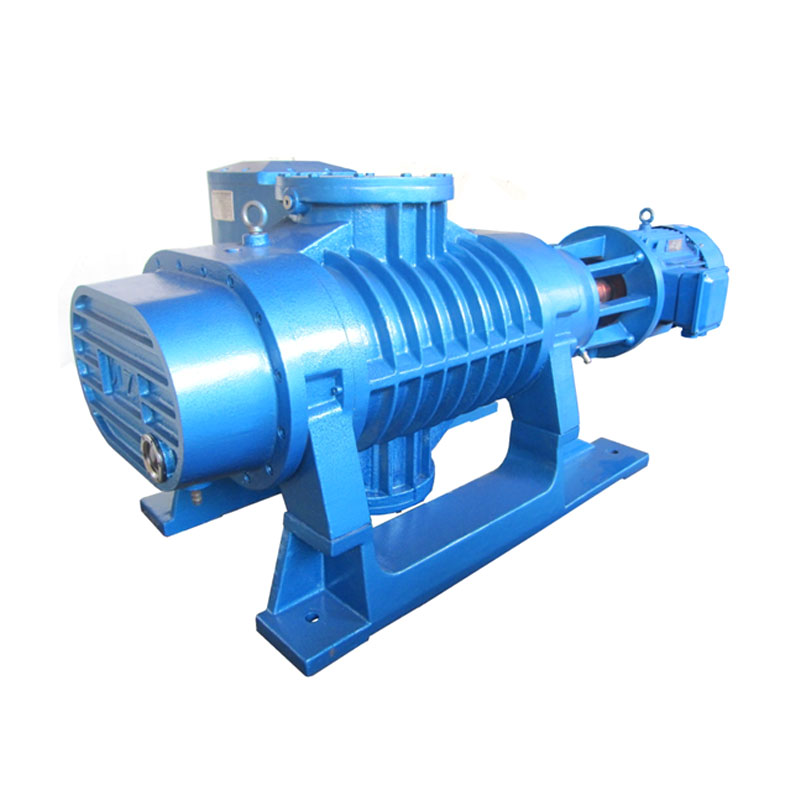

Roots-Vakuumpumpe

Die Roots-Vakuumpumpe (auch mechanischer Vakuumverstärker genannt) ist die Hauptpumpausrüstung zur Erzielung eines mittleren und hohen Vakuums und eine Verdrängervakuumpumpe und eine ölfreie Trockenvakuumpumpe.

Charakteristik der Roots-Vakuumpumpe

Einteiliges Doppellaufrad, Laufrad und Welle sind aus einem Stück gegossen. Der Rotor verfügt über einen internen, geraden Hohlraum mit optionalem Dichtungsplattendesign.

• Spezielle Dichtungsstruktur: Die mit der Dichtung in Kontakt stehende Oberfläche der Welle ist poliert, um die Betriebslebensdauer zu verlängern und Leckagefreiheit zu erreichen, wodurch eine Kreuzkontamination von Öl und Prozessgas vermieden wird.
• Das Synchrongetriebe verfügt über eine Schrägverzahnung und ist am Antriebsende installiert, um die Verzerrung und Verformung des Laufrads zu reduzieren und so den Geräuschpegel, die Stabilität und die Zuverlässigkeit zu verbessern.
• Doppelte Öltankkonstruktion sorgt für ausreichende Schmierung, Verbesserung der Stabilität, optionale Kühlmethoden: Luftkühlung, Wasserkühlung.
• Fünf-Punkt-Lager-/Maschinendichtungskonstruktionen, mehrere Stützen und Dichtungen für hohe Zuverlässigkeit.
• Stickstoffgassperre, um das Eindringen von Gas in den Öltank zu verhindern und die Lebensdauer zu verlängern.
• Innenbeschichtung zum Korrosionsschutz, besonders geeignet zum Abpumpen von kondensierbaren, brennbaren, explosiven und giftigen Gasen.
• Großer Differenzdruck bis 120 mbar.
• Optionale Vernickelung oder PFA/PTFE-Beschichtung des Flüssigkeitskontakts.
• O-Ring in der Gleitringdichtung, wahlweise Alfluorkautschuk oder Perfluoretherkautschuk.
• Design mit hoher Saugleistung, bis zu 110.000 m3/h Einlassdurchfluss.
• Die optionale Außendichtung besteht aus einer Gleitringdichtung und die Innendichtung aus einer Ölschleuderringdichtung. Optional sind auch fünf Gleitringdichtungen plus Labyrinthdichtung erhältlich.
